Khám phá các khớp nối khớp nối đơn giản, giá cả phải chăng và chức năng như thế nào. Bạn sẽ tạo ra các chi tiết ăn khớp như một bậc thầy chỉ với chín công cụ đơn giản và hướng dẫn từng bước này!
Tôi rất vui khi được hướng dẫn những người khác nghệ thuật cắt các khớp nối bằng tay thay vì bằng các dụng cụ điện phức tạp. Dovetails đã được cắt bằng tay trong hàng ngàn năm, bằng chứng là chúng được tìm thấy trong lăng mộ của các hoàng đế Trung Quốc cổ đại và xác ướp Ai Cập, cả hai đều được phát hiện trong những năm gần đây.
Dovetails rất phổ biến vào thời cổ đại vì móng rèn bằng tay là lựa chọn duy nhất có sẵn vào thời điểm đó và quá đắt để sản xuất. Kết quả là, dovetails đã được sử dụng rộng rãi. Nếu bạn đến một cửa hàng đồ cổ và nhìn vào cấu trúc ngăn kéo (lưu ý mặt trước ngăn kéo và mặt ngăn kéo) của đồ nội thất cổ, thì các khớp nối mà bạn tìm thấy có thể sẽ không đặc biệt hấp dẫn mắt.
Vì các khớp nối được giấu bên trong ngăn kéo nên chức năng được ưu tiên hơn hình thức. Chúng không được thiết kế để trở thành đỉnh Everest của ngành chế biến gỗ; đúng hơn, mục đích của chúng là nối hai mảnh gỗ lại với nhau. Các khớp nối khớp nối có bốn loại khác nhau: khớp nối thông qua, khớp nối nửa mù, khớp nối bí mật và khớp nối trượt. Kiểu đuôi cong xuyên suốt là kiểu cơ bản nhất trong bốn kiểu này và nó rất phù hợp để cắt bằng tay.
Chúng gần như không khó như người ta có thể nghĩ khi đọc sự đồng thuận chung trên internet. Kinh nghiệm của tôi đã khiến tôi tin rằng bất kỳ ai cũng có thể cắt một bộ đầy đủ chức năng nếu họ được cung cấp một số khóa đào tạo cơ bản, chín công cụ khá cơ bản và dành một buổi chiều ở cửa hàng.
Khớp Dovetail: Làm thế nào để cắt chúng
VẬT LIỆU CẦN THIẾT
• Móc treo ghế dài (Tùy chọn)
• Hai miếng gỗ hình vuông
• Ê tô
• Quảng trường
• Máy đo để đánh dấu
• Dao
• Bút chì Dovetail
• Cưa ngược
• Dầu bôi trơn cưa
• Cưa đối phó
• Đục
• Bút chì
• Vồ
• Keo dán
HƯỚNG DẪN TỪNG BƯỚC
1. Sử dụng ván đuôi để bắt đầu vạch ra mối ghép khớp ăn khớp của các chốt và đuôi.
2. Đặt thước đánh dấu vừa qua độ dày của tấm ván và vặn chặt.
3. Sử dụng thước đánh dấu, đánh dấu dọc theo toàn bộ cạnh sẽ được cắt thành các khớp nối. Bắt đầu bằng cách thực hiện một đường chuyền nhẹ, sau đó thực hiện một vài đường chuyền bổ sung để dần dần tạo dấu ấn sâu hơn.
Móc băng ghế dự bị không cần thiết, nhưng chúng rất hữu ích ở giai đoạn này vì chúng cho phép bạn đẩy người ra xa khi bạn kéo thanh đánh dấu về phía mình. Điều này giúp duy trì gỗ ổn định trong khi bạn đánh dấu trên gỗ.
4. Định vị ván đuôi ở phía sau sao cho mặt sau của ván hướng về phía bạn. Ngay trước khi kẹp hoàn toàn bảng, hãy kiểm tra xem bảng có thẳng và đẹp không bằng cách sử dụng một hình vuông. Mục tiêu ở đây là có một bảng ghim thẳng đứng chính xác theo mọi hướng để các khớp nối có thể được lắp ráp gọn gàng.
Một gợi ý hữu ích cần ghi nhớ là bảng dưới cùng là bảng ít được chú ý nhất, khiến nó trở thành một vị trí tốt để bắt đầu. Trong quá trình học tập, nếu có sai sót gì đều dễ dàng được che đậy.
5. Sử dụng các dải phân cách, vẽ các khớp nối trong khớp.
6. Cắt các rãnh dọc theo các vạch chia đã chỉ định trên đầu ngang bằng dao và bút đánh dấu đuôi.
7. Cắt các rãnh ở đầu thẳng đứng, theo thiết kế của điểm đánh dấu đuôi khớp.

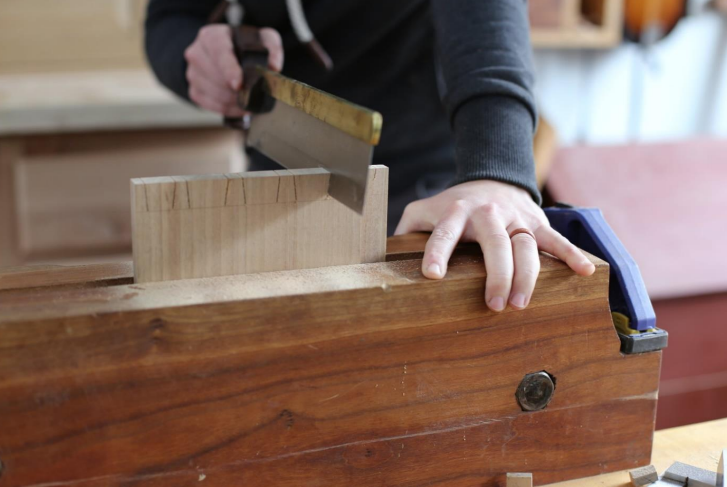

8. Sử dụng cưa ngược đã bôi trơn, cắt đuôi theo độ sâu mong muốn. Làm việc từ phía của tấm ván đối diện với bạn, sao cho bất kỳ mảnh vụn hoặc mảnh vụn nào rơi ra ở phía đối diện, đây sẽ là phần bên trong của mối nối.
Mẹo nhỏ: Đánh dấu phần đuôi bạn định cắt bằng bút chì. Điều này giúp bạn theo dõi các đuôi mà bạn đang tháo ra để không tháo nhầm mảnh ghép.
9. Sử dụng cưa đối diện, hoàn thành việc loại bỏ đáy của các khớp nối.
10. Bây giờ, bạn có thể sử dụng bảng mà bạn đang làm việc để tạo một khuôn ghép nối khớp với nhau để chuyển "Đuôi C" sang "Chốt C" trên bảng ghim. Điều này có thể được thực hiện bằng cách sử dụng bảng mà bạn đang làm việc. Đặt bảng ghim vào vị trí ngược ở vị trí hình vuông, theo cách tương tự như cách bạn đặt bảng đuôi. Đặt bảng đuôi sao cho vuông góc với mặt trên của bảng ghim, sau đó vặn chặt đầu sau của bảng đuôi để bảng có thể nằm phẳng. Sử dụng một hình vuông để đảm bảo rằng tất cả các bảng đều ở cùng cấp độ.
11. Sử dụng dao đánh dấu, tạo các rãnh trên cạnh ngang của bảng ghim để đánh dấu các phần đuôi.
12. Trên cạnh thẳng đứng của tấm ván thứ hai, xác định các đuôi bằng cách cắt các rãnh bằng bút đánh dấu đuôi khớp. Một gợi ý hữu ích để cắt các đường may khớp cho bảng ghim là tập trung vào việc thực hiện các vết cắt dọc thay vì các đường cắt ngang bằng nhau, như đã thực hiện khi cắt các đường may khớp cho bảng đuôi.
13. Bôi trơn cưa sau và cắt các đuôi như ở bước 8.
14. Sau khi cắt đủ số lượng bảng đuôi và bảng ghim cần thiết bằng cưa, hãy dùng cái đục để cạo sạch những mảnh vụn còn sót lại trong vết cắt. Bắt đầu ở mặt sau của tấm ván và đi sâu 34 độ bằng cái vồ và cái đục. Lật bảng sang "mặt hiển thị" để thu gọn các vết cắt ngang.
Mẹo chuyên nghiệp: Để tiết kiệm thời gian, hãy lấy một cái đục có cùng chiều rộng với đầu hẹp nhất của điểm đánh dấu khớp nối. Điều này cho phép bạn thực hiện một đường chuyền rõ ràng ở dưới cùng của khớp đúng, dẫn đến sự vừa vặn hơn.
15. Sử dụng hình vuông, kiểm tra kỹ từng mảnh ghép để đảm bảo nó bằng phẳng. Hơn nữa, hãy đảm bảo rằng không có vật liệu nào tựa vào đường giao nhau sẽ cản trở các khớp nối với toàn bộ chỗ ngồi. Bất kỳ vật liệu sai sót nào phải được loại bỏ bằng đục và kiểm tra lại bằng thước vuông.
Mặc dù tôi không muốn kiểm tra độ vừa vặn của đồ mộc của mình, nhưng tôi muốn đảm bảo rằng mọi thứ diễn ra suôn sẻ trong quá trình lắp ráp cuối cùng. Với mục đích đó, hãy vẽ một đường ngang qua các điểm của tất cả các chốt của bạn bằng bút chì dày và ấn nhẹ các bảng giao phối lại với nhau. Nếu bất kỳ đuôi hoặc ghim nào vẫn còn tự hào, carbon bút chì sẽ chuyển sang bảng đối diện, cho biết nơi bạn nên loại bỏ một ít vật liệu. Khi thực hiện việc này, điều quan trọng là phải kiểm tra lại thường xuyên vì việc loại bỏ vật liệu khỏi một vị trí có thể khiến khu vực khác có vị trí khác. Mục tiêu cuối cùng là có đủ tự tin trong quá trình cưa của bạn để xây dựng các đường cắt khớp nối của bạn thành đường cưa. Bạn càng loay hoay với các khớp của mình, bạn càng dành nhiều thời gian cho các nhiệm vụ của mình và khả năng thêm hoặc làm trầm trọng thêm sự thiếu chính xác càng cao.
16. Sau khi tất cả các bộ phận đã được căn chỉnh chính xác, hãy phết keo lên tất cả các bề mặt khớp với nhau, đồng thời lắp phần đuôi và đầu ghim lại với nhau.
Mẹo chuyên nghiệp: Tôi muốn hoàn thiện trước phần bên trong của vỏ trước khi dán keo để tránh vết keo và các vấn đề về thấm nước sau này. Hầu hết keo màu vàng có thời gian mở 30-phút. Kẹp không cần thiết cho các khớp nối được cắt khéo léo, nhưng bạn nên chuẩn bị sẵn kẹp và calis. Tôi cũng giữ sẵn một miếng gỗ mỏng hơn đuôi của tôi một chút để gõ các đuôi lại với nhau để đảm bảo chúng được lắp hoàn chỉnh. Trước khi rời đi, tôi kiểm tra độ vuông vắn của vỏ máy và để keo khô. Làm phẳng hoặc chà nhám các ghim của bạn cho bằng phẳng, sau đó sơn lớp hoàn thiện ưa thích của bạn để chúng thực sự nổi bật. Tôi muốn để lại phần cơ bản, vì vậy tôi không loại bỏ nhiều vật liệu và điều đó chỉ làm tăng thêm thực tế rằng tác phẩm được thực hiện bằng tay.
